FRP材料販売:FRPDIY応援サイト
FRP成形の本が欲しい!▼こちらをクリック!
FRP材料販売ショッピングカゴ
FRP材料販売:FRPDIY応援サイト特価商品新商品FRP実験室FRP制作室FRP防水クイック見積り:自動見積りFRP材料販売 FRP通販 Online Shop
[お問合せ] 通信販売法規表示 LOG-IN ■メンバー登録 ■注文確認 ■情報変更会員削除 ■パスワード再発行 ■会員窓口
コアマットボード製作実験室

コアマットボード製作実験室
製作方法NO.1

コアマットを使ってコアマットを透過させたクリアボードを
作れば、インテリアにも応用できそうですよ!

Core Mat
FRP-Core Mat-Board


FRPの芯材コアマットを本来の用途に限らず
インテリアボードとしての可能性も考え
あえてコアマットを見せる(主役)FRP板を
作ってみました。
既にご存知の方も多い方法ですが
FRPDIYを広く楽しめる様に
当サイトでもご紹介させて頂きます。


塩ビ板1mm以上の表面を離型WAX[BLH450]またはボンリースWAXで磨き上げ、離型処理をします。
この場合離型処理しなくても塩ビ板からは簡単に剥がれますが、塩ビ板が負けてしまうことがあり、表面がゆず肌上に曇って仕上がってしまうので、耐熱効果に優れている離型WAXで保護する意味でも離型処理を行います。仕上がりに大な違いがあるので手を抜かないで!

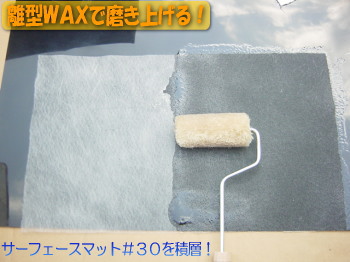

←最初は、型馴染みが良く空気が溜まらない平滑仕上げ用のサーフェースマット#30を積層。


FRP初心者の方へ
樹脂の塗り込み・硬化剤添加等は@こちらAこちらをご参考に!
ガラスの構成が分かり易いように積層毎にガラスマットのサイズを変えていますが、実際の作業では同じサイズで積層して下さい。

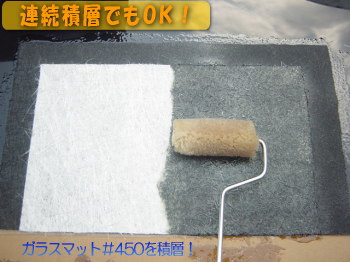

2層目として#450チョップドストランドマット(ガラスマット)を積層しました。
ここではしっかり脱泡します。
脱泡ローラーで綺麗に泡抜きと均しを行います。
FRP?〜写真だけじゃ???
使い方は、このビデオを見て下さい!

スパイラルZビデオクリップ1 第2弾
ガラスマット#450・弾性ポリエステル樹脂塗り込み&脱泡作業&アセトン洗浄ビデオ!
手ぶれ無しの動画です
(^_^;)ブロードバンド用
樹脂の塗り込みや脱泡方法が分からない方は、左のビデオで参考にして下さい!

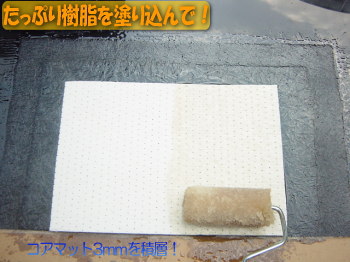

コアマットを置いて樹脂をたっぷり含浸させます。見た目では浸透していない様に見えます。
実際、ガラスマットよりも少ない樹脂の量で軽量で肉厚な層が出来、剛性がUPします。

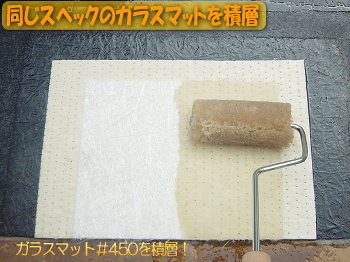

下塗りの逆の順にガラスマット>サーフェースで積層して、最後のサーフェースの積層では、インパラ樹脂で塗り込みます。ノンパラだけお持ちの場合は、パラフィンを樹脂の5%添加して空気硬化性を加えて下さい。
完全に硬化(一日放置)したら、塩ビ板から剥がします。
反りが出ないように、塩ビ板の裏には骨(角材やアングル)を入れて固定しておけば、平らに仕上がります。
あるいは。合板に塩ビ板を接着しても良いです。

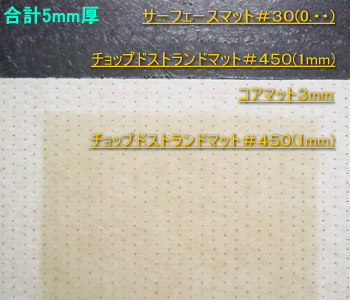

以下硬化後のコアマットボードをご覧下さい。
コアマット1層で肉厚になっているのが良く分かります。
コアマットは1層で3mm厚を確保できます。
その他、2mm・4mmもロールで有ります。
コアマットは、通常型の裏打ちで使用する型の剛性を高め、軽量に仕上げるのに良く使われていますが、応用は沢山ある様です。
面白い素材の一つですね。
色々なアイディアが生まれそうです♪

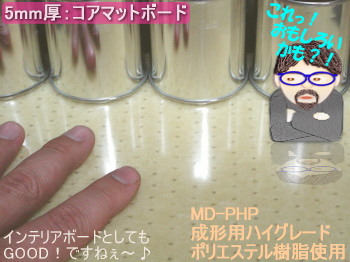

この面が離型処理した塩ビ板の表面に接していた
面になります。塩ビ板でもWAXちゃんと効いてないと
クリアーには仕上がりませんので、必ずWAX塗って下さいね!
今回使用した樹脂は、高透明性では無く
成形用ハイグレードの黄変しない樹脂ですが
コアマットの色でクリアーに仕上がって見えます。
成形用ハイグレードでも充分ですが
更にクリアを要求される場合は
高透明性ポリエステル樹脂をお薦めします。

如何でしょう!
このコアマットボード色々な成形品に変身しそうですね!
皆さんの自由な発想でコアマットボード仕様を
誕生させてくださいね〜(^^♪
●サーフェースマットはFRP積層の際、型の裏打ち1層目で型馴染みを良くする為に使用したり、オーバーレイやライニングでの平滑な仕上がりにするための超極薄ガラスマットです。






●GFRPの積層マット!チョップドストランドマット#450:FRPの強度はこのガラスのスペックと積層に大きく影響します。#380などは1uで約380g、#450は1uで約450gです。成形品の使用目的や製造法にもより使い分けしますが、DIYでは使い分けすることは少ないですね。それなら簡単に積層する場合は最低でも#380使用は3・4層以上、#450使用は2層以上で積層するようにして、強度や目的に応じて層を増やしましょう。



●コアマット従来型はFRP積層の際、ガラスマットの中間層として積層する軽量で剛性のある芯材です。1u当たりガラスマット#450×3PLYで約3mm(約4.5kg)が、一発で3mm(2.0kg)の厚さを確保出来ます。樹脂の浸透性も良く、含浸量が少なくて剛性をUPできます。軽量で薄型に強度が欲しい時はこれを積層すれば簡単です。全面に張る必要は無いので、補強としてポイントに貼って下さい。




●[ハイグレードノンパラ・ノンワックスレジン]このポリエステル樹脂は、硬化後の黄変はない事から、成形プロでは良く好まれて使用されている積層用ハイグレードになります。色々な成形物に使用します。自動車,バイク部品・船舶・住宅機器・インテリア・オブジェ・遊具など...この樹脂はパラフィンが入っていない硬質不飽和ポリエステル樹脂です。このノンパラ樹脂は、硬化後表面にベタつきが残り、次積層に対して密着性に富み、各層の肌別れを防ぎます。この樹脂はサーフボードなどのラミネートレジンと同じ硬化になります。変色しないので淡色で透過性を要求する場合はこの樹脂が一番良いです。


●[高透明性ポリエステル樹脂(ノンパラ樹脂)]この樹脂はノンワックスタイプ(ノンパラ)です。中間積層用として硬化後もべたつきが残る為、密着性に非常に優れ、現在積層用ポリエステル樹脂の中で最も透明性に富んだ樹脂です。





●パラフィン溶液は、中間積層用ノンパラ樹脂を最上層で使用する場合に、樹脂100に対して5添加することで、インパラ樹脂となり、からっとした状態で硬化します。ゲルコートに添加すればトップコートとしても使えます。方法は至って簡単です。スポイドで必要量を添加し攪拌します。硬化剤を樹脂100に対して1〜3%添加すれば、からっとした状態で成形物の表面が固まります。
ご注意!必要以上の量をご購入されますと、長期保管により固まる場合がありますので、3kg〜500gの保管タイプか、樹脂の量にあわせて短期保管使い切りタイプをお買い求め下さい。



●MEKPOは、ポリエステル樹脂、ポリエステルパテ、ゲルコート、トップコート等の硬化剤として使用します。一般的に添加量は、樹脂100に対して1〜3%ですが、夏と冬、朝夕と日中、炎天下と日陰、湿度など様々な温度の変化により添加量は異なる為、実際には数値で表すのは難しいです。硬化剤を上手に使うには、塗り込む部分を分けてガラスマットなどは予め形状に合わせて切り回し、少量を数回に分けて樹脂を作ります。出来るだけ陰を作りながら、容器に入っている樹脂に光を当てない様に作業します。これは四季と通じて気温に関係なく同じ要領です。一度に大量の添加を試みるのは大変危険です。中毒、火傷、火災など様々な予期せぬ事故が発生します。

●[耐久性の良いスポイド] FRPには欠かせない添加剤の計量と添加に必用な道具です。ジャバラ型の場合、硬化剤の添加使用回数が多くなると接合部が切れて
吸い上げられなくなり使用不能になる事がありますが、この赤ゴムピペットは故障がありませんのでお勧めです! ご注意!各種添加剤に1本を併用するのは危険ですで、各添加剤専用のポリピペットをご購入下さい!




国内有名ブランドの小分けで嬉しいハーフサイズ450gの離型WAXが登場です!もちろんPVAと併用できます。耐熱性で硬化発熱にも対応します。常時在庫ございます。販売開始セール期間中は、1,480円で塗り込みスポンジ付き!限定20セット!限定数が終了しましたら、通常価格からの割引きでご提供いたします。




新型[改良型]:羊毛FRP積層ローラースムーズ簡単脱着式!プラスチック改良により従来型木芯の不具合膨張脱着不良を解決!スムーズな脱着が持続できます。FRP塗り込みの定番ローラーの最新型です。





脱泡ローラー
FRP用:脱泡ローラー
鉄ネジ型・アルミネジ型
ドラム型・ステンコーナー型





●[洗浄用純アセトン]このアセトンは一般的な再生品と違いベタツキがありません。純アセトンです。垂れ溢し防止ポリ蛇口付いてます。再生品の特価品は取り扱っておりません。申し訳御座いません。この洗浄剤は主に樹脂や道具の洗浄に使用しますが、パテ作業や塗装のやり直しなどにも強力に洗浄します。




●ローラーバケット(ななめ君)底面半分が斜めになっている使い易いタイプのバケットです!樹脂塗り込みや道具の洗浄などで必要なバケットです。樹脂の塗り込みではローラーの余分に含んだ樹脂を適量にし、垂れ溢しなくスムーズに作業が出来るしごきネットが付いてとても便利です。このローラーバケットは耐溶剤用として作られています。4・6インチローラーなど比較的大き目のローラーを使用する場合にはとても便利です。



FRP実験室TOP





HOME


Copyright(C)2003 frp-zone. All rights reserved.
